產品特點:
支持多機并聯
產品針對自動化流水線設計,結構設計簡單,易于裝配和現場安裝;
并離網智能識別切換,保證用戶用電免于電網影響;
兼容GPRS,WIFI, Ethernet, CAN, RS485等多種通訊方式,機器運行狀態的可視化管理,讓用戶時刻把控機器的狀況,了解套利情況,并可對機器進行智能化升級;
EMS管理方案和控制技術,自識別和匹配市場常用鋰電池PACK;
自適應多種電網類型,弱電網適應能力強,峰谷電價差增加經濟收益;
支持多機并聯,擴展型強。
遠距離操控,實時掌控用戶家的電能使用情況;
即插即用,為用戶推薦最優的經濟用電方案;
保證用戶的用電安全,為重要負載提供應急電源;
模塊化設計,可配置5 kwh \10 kwh \15 kwh \20kwh,安全可靠;
在92%的DOD下超過6000次循環;
45℃下滿額運行。
電池模組
家電屬性設計,安裝簡單,易于搬運及運輸;
適用于兩個及以上模組并聯;
BMS管理功能強大,保證其安全可靠;
集成精密SOC預估單元、電芯溫度檢測單元、電量均衡控制等模塊;
90% DOD下超過6000次循環。

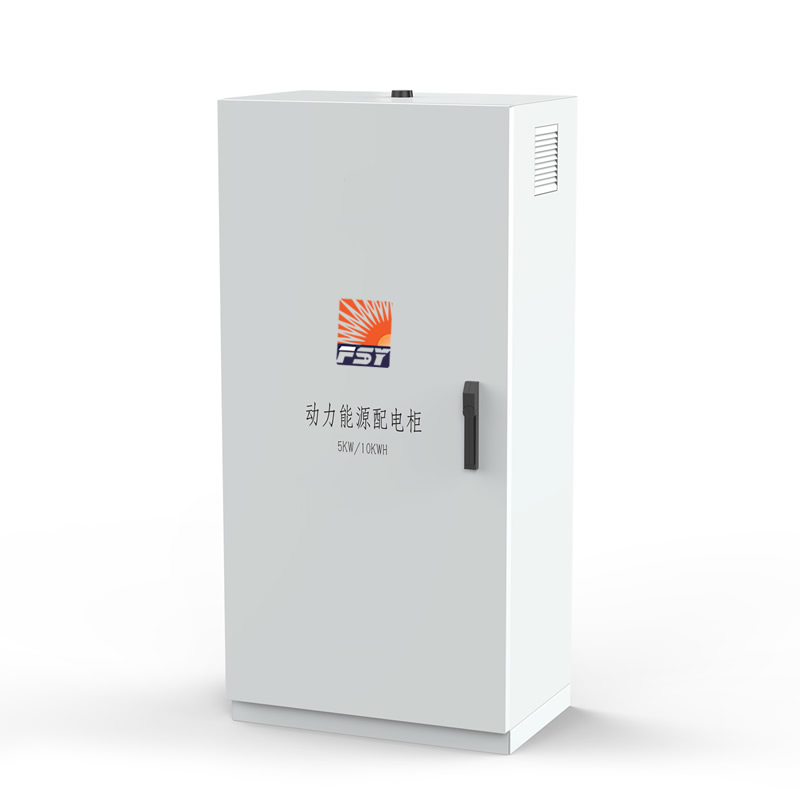

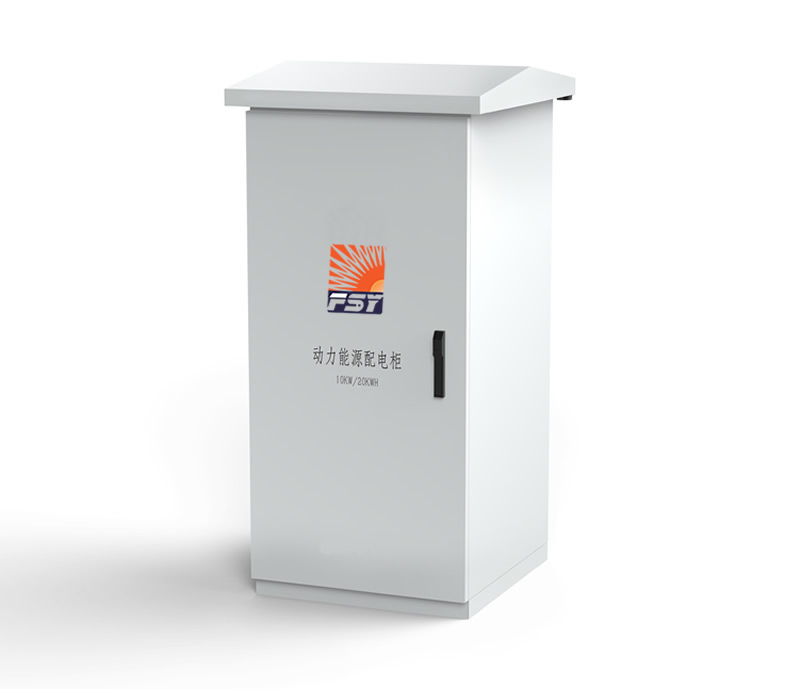

FSH5k-10kwh | FSH5k-15.2kwh | FSH5k-20kwh | FSH10k-20kwh | ||
效率 | MPPT效率 | 99.90% | 99.90% | 99.90% | 99.90% |
最大效率 | 97.60% | 97.60% | 97.60% | 98.10% | |
電池充放電電路效率 | 98.10% | 98.10% | 98.10% | 98.50% | |
電池包 | 型號 | KY-10kwh | KY-15.2kwh | KY-20kwh | KY-20kwh |
存儲容量 | 10kwh | 15.2kwh | 20kwh | 20kwh | |
可用容量 | 9.2kwh | 13.96kwh | 17.9kwh | 17.9kwh | |
電芯容量 | 50Ah | 80Ah | 105Ah | 105Ah | |
電壓范圍 | 84V~115V | 126V~173V | 165V~236V | 165V~236V | |
最大功率 | 10000W | 15200W | 20000W | 20000W | |
峰值功率(持續時間) | 11000W @ 30s | 20000w @ 30s | 30000w @ 30s | 30000w @ 30s | |
管理單元 | BMS | BMS | BMS | BMS | |
放電深度 | 92% DOD @ 25°C | 92% DOD @ 25°C | 90% DOD @ 25°C | 90% DOD @ 25°C | |
反接保護 | 集成 | 集成 | 集成 | 集成 | |
電池端口電路 | 輸入電壓范圍 | 85V~450V | 85V~450V | 85V~450V | 160V-800V |
推薦電池電壓 | 200V | 200V | 200V | 400V | |
充/放電功率 | 5000W/6000W | 5000W/6000W | 5000W/6000W | 10000W/11000W | |
最大充/放電電流 | 25A/30A | 25A/30A | 25A/30A | 25A/30A | |
通訊接口 | RS485/CAN | RS485/CAN | RS485/CAN | RS485/CAN | |
反接保護 | 集成 | 集成 | 集成 | 集成 | |
PV端口電路 | 最大輸入電壓 | 600V | 600V | 600V | 1000V |
MPPT電壓運行范圍 | 120V-550V | 120V-550V | 120V-550V | 200V-900V | |
最大輸入功率 | 6000W | 6000W | 6000W | 12000W | |
額定輸入電壓 | 380V | 380V | 380V | 630V | |
MPPT路數 | 2 | 2 | 2 | 2 | |
每路MPPT最大輸入功率 | 3300W | 3300W | 3300W | 6000W/6000W | |
每路MPPT最大輸入電流 | 10A/10A | 10A/10A | 10A/10A | 10A/10A | |
每路MPPT最大輸入短路電流 | 15A/15A | 15A/15A | 15A/15A | 15A/15A | |
直流開關 | 可選 | 可選 | 可選 | 可選 | |
直流連接方式 | 快插 | 快插 | 快插 | 快插 | |
交流輸出 | 電網類型(相數) | 單相 | 單相 | 單相 | 三相 |
最大視在功率 | 5000VA | 5000VA | 5000VA | 10000VA | |
額定功率 | 5000W | 5000W | 5000W | 10000W | |
額定電網電壓/電網電壓范圍 | 230V/180V-280V | 230V/180V-280V | 230V/180V-280V | 230V/180V-280V | |
額定電網頻率 | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | 50Hz/60Hz | |
額定并網電流 | 21.7A | 21.7A | 21.7A | 15.2A | |
功率因數 | 0.8leading-1-0.8lagging | 0.8leading-1-0.8lagging | 0.8leading-1-0.8lagging | 0.8leading-1-0.8lagging | |
并網總諧波 | <3% | <3% | <3% | <3% | |
接入端子類型 | 快插型 | 快插型 | 快插型 | 快插型 | |
UPS電源 | 最大輸出視在功率 | 6000VA | 6000VA | 6000VA | 8000VA |
額定交流電壓 | 230V | 230V | 230V | 230V | |
最大交流輸出電流 | 26.1A | 26.1A | 26.1A | 17A | |
峰值功率/持續時間 | 7000W/10s | 7000W/10s | 7000W/10s | 12000W/10s | |
交流頻率范圍 | 45Hz-55Hz/ 55Hz-65Hz | 45Hz-55Hz/ 55Hz-65Hz | 45Hz-55Hz/ 55Hz-65Hz | 45Hz-55Hz/ 55Hz-65Hz | |
并離網切換時間 | <10ms | <10ms | <10ms | <10ms | |
交流連接方式 | 快插型 | 快插型 | 快插型 | 快插型 | |
基本參數 | 尺寸(高*寬*厚) | 800*1800*270 | 800*1800*270 | 800*1800*270 | 700*1610*750 |
重量 | 220kg | 280kg | 350kg | 395kg | |
防護等級 | IP65 | IP65 | IP65 | IP65 | |
冷卻方式 | 風冷 | 風冷 | 風冷 | 風冷 | |
通訊方式 | wifi(可選)/gprs(可選)/ethernet/meter/DRM | wifi(可選)/gprs(可選)/ethernet/meter/DRM | wifi(可選)/gprs(可選)/ethernet/meter/DRM | wifi(可選)/gprs(可選)/ethernet/meter/DRM | |
監控顯示 | LED/APP/Web | LED/APP/Web | LED/APP/Web | LED/APP/Web | |
安裝方式 | 壁掛式 | 壁掛式 | 壁掛式 | 壁掛式 | |
溫度范圍 | -25o-60o | -25o-60o | -25o-60o | -25o-60o | |
相對濕度 | 4-95% 冷凝 | 4-95% 冷凝 | 4-95% 冷凝 | 4-95% 冷凝 | |
海拔 | 3000m | 3000m | 3000m | 3000m | |
噪音指數 | <35dB @ 1m | <35dB @ 1m | <35dB @ 1m | <35dB @ 1m | |
浪涌保護 | III(交流測),II(PV側) | III(交流測),II(PV側) | III(交流測),II(PV側) | III(交流測),II(PV側) | |
待機損耗 | <10W | <10W | <10W | <10W | |
啟動電壓 | 83V | 83V | 83V | 140V | |
拓?fù)浣Y(jié)構 | 無變壓器 | 無變壓器 | 無變壓器 | 無變壓器 | |
質保 | 5/10years | 5/10years | 5/10years | 5/10years | |
認證標準 | 安全標準 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 | IEC62109-1/-2, IEC62477-1, IEC62619,UN38.3 |
EMC標準 | EN61000-6-2/-3, EN61000-3-2/-3 | EN61000-6-2/-3, EN61000-3-2/-3 | EN61000-6-2/-3, EN61000-3-2/-3 | EN61000-6-2/-3, EN61000-3-2/-3 | |
并網標準 | AS/NZS 4777.2, NRS.097-2-1:2019 | AS/NZS 4777.2, NRS.097-2-1:2019 | AS/NZS 4777.2, NRS.097-2-1:2019 | AS/NZS 4777.2, NRS.097-2-1:2019 |
