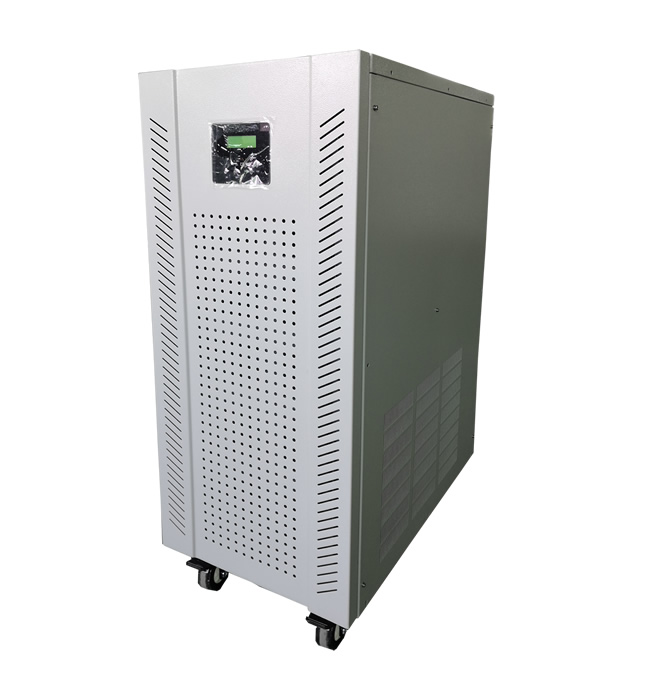

FSA6-30K逆控一體機

日期：2020/7/7 16:33:30

一．概述
光伏控制逆變一體機（以下簡稱逆控一體機）是將光伏充電控制器和逆變器有機組合在一起的新型光伏發電裝置。它由充電控制器、逆變器及保護電路組成，輸出為純凈的正弦波電壓。具有總安裝空間小，連接線少，安全可靠等優點。

光伏充電控制器是一種高性能降壓型設備，采用MPPT(最大功率點跟蹤)算法，充分利用了太陽能光伏能量。PV輸入電壓范圍寬,可為多種蓄電池充電，并且三階段充電有效提高了蓄電池的壽命。
該系列控制逆變一體化電源是解決無公共電網或電網欠發達地區居民日常用電的首選產品。

主要特點
MPPT充電控制器，光伏組件利用率高；
三階段充電，有效延長了蓄電池的壽命；
具有發電量統計功能、事件記錄功能、定時開關機功能、自動休眠功能；
光伏優先或者市電優先模式用戶可設置；
純正正弦波輸出、保護功能完善；
工頻電路設計，系統穩定性好，故障率低，壽命長；
抗負載沖擊能力強；
帶市電\柴油發電機輸入接口（可選）；
市電充電功能（可選）;

附錄：技術參數

輸出功率		6-8K	6-10K	6-15K	6-15K	20-30K
蓄電池
額定電壓(VDC)		96	110	192	220	240
欠壓保護點(VDC)	可設置	86.4	97.2	172.8	194.4	216.0
欠壓恢復點(VDC)		104.0	117.0	208.0	234.0	260.0
過壓保護點(VDC)		128.0	144.5	256.0	288.0	320.0
過壓恢復點(VDC)		124.0	139.5	248.0	279.0	310.0
光伏輸入
最大輸入功率（kWp）		5.7	6.4	11.4	12.8	14.2/28.4
最大充電電流(A)		50				50/100
啟動電壓（VDC）		120	130	240	270	300
MPPT電壓范圍（VDC）		110-280	120-280	230-450	260-450	290-450
最大開路電壓（VDC）		300	300	480	480	480
浮充電壓(VDC)	可設置	108.0	121.5	216.0	243.0	270.0
均充電壓(VDC)		113.6	127.8	227.2	255.6	284.0
市電旁路（選配）
輸入電壓允許范圍(Vac)		220±15%/110±15%（可定制其他輸入電壓）
輸入頻率(Hz)		50/60±3%
市電充電		選配
交流輸出
輸出波形		L+N純正弦波
輸出電壓		220VAC±1%；110VAC±1%（可定制其他輸出電壓）
輸出頻率		50/60±1%
輸出波形失真率（THD）		≤2%（線性負載）
逆變效率（80%阻性負載）		≥85%
電流峰值系數		3:1
過載能力		105-110%，600秒；110-125%，60秒；>125%，1秒
顯示方式		LCD+LED
保護功能		輸入反接保護、輸入欠壓保護、輸入過壓保護、輸出過載保護、輸出短路保護（不自動恢復，需重啟機器）、機器過熱保護。
通訊功能		RS485/GPRS(選配)
環境
防護等級		IP20
使用海拔 (m)		≤5000（1000m以上每100m降額1%）
允許相對濕度		<95% 無凝露
環境溫度(℃)		-10～+50
噪音（1米）		≤50dB
體積和重量
寬深高		305645770(192V-6K:210580580)				405699978
重量(Kg)		70-90(192V-6K:50)				110-130
